Suunnittele letkut kerralla oikein.
Ota yhteyttä ja kysy lisää
+358 44 567 91 07
kari.rautakoski@kr-proto.fi

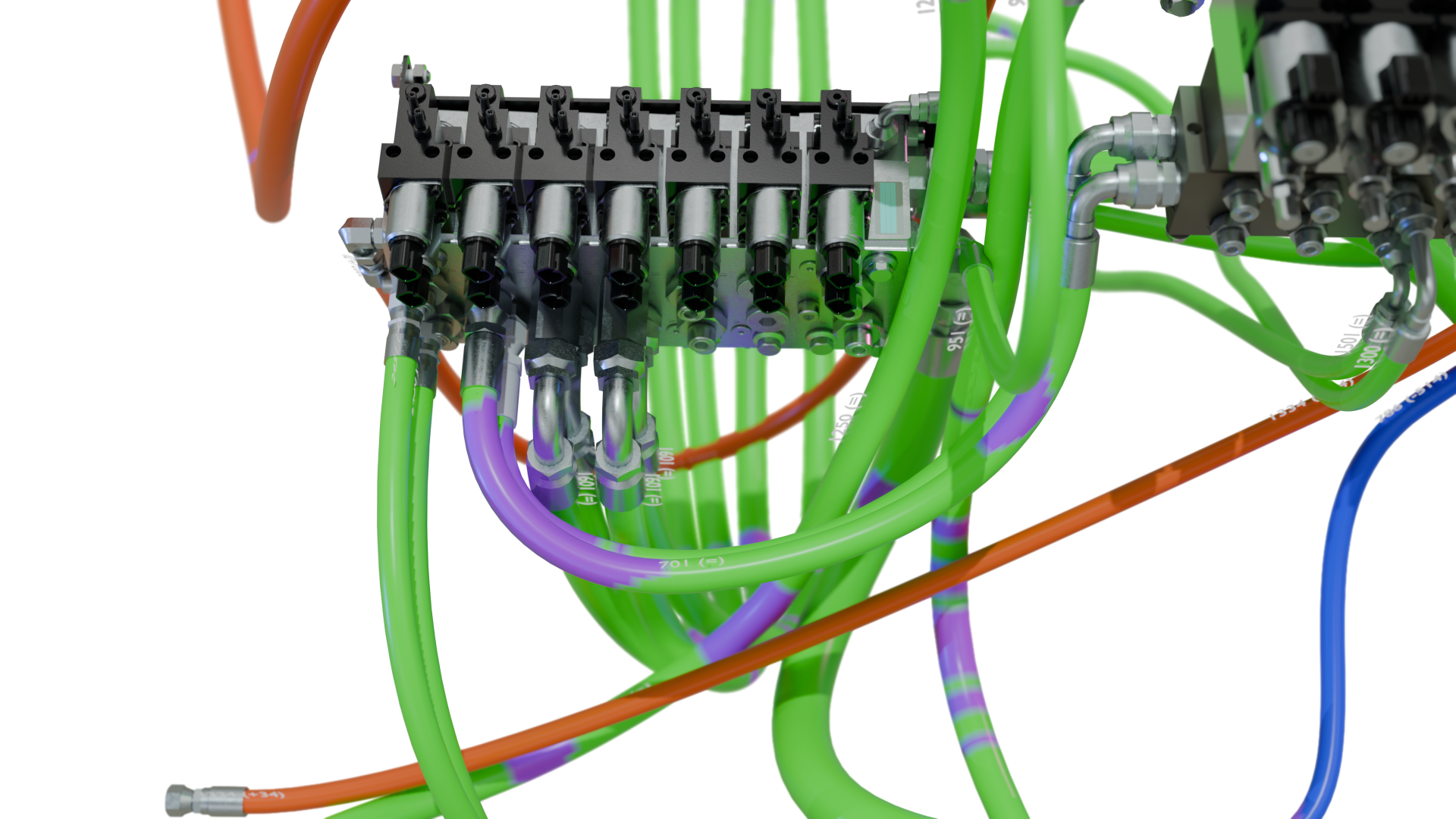

KR-Proton letkutusohjelma huomioi letkujen minimi taivutussäteet ja ilmoittaa visuaalisesti (letkussa violetti kohta) jos taivutussäde on liian pieni.
Tämä auttaa huomioimaan letkujen reititykset jo suunnitteluvaiheessa kun letkutus- ja mekaniikkasuunnittelu tehdään yhtä aikaa.
Letkusuunnittelu on perinteisesti hankalaa, hidasta ja kallista
Hitaat muutokset
Muutokset koneen rakenteessa vaativat useasti letkutuksen muutoksia joita on hidas ja työläs toteuttaa. Letkumallit jäävät näin helposti jälkeen muun koneen suunnittelusta.
Ongelmat näkyvät liian myöhään
Reititys- ja tilaongelmat huomataan usein vasta protovaiheessa, kun korjaaminen on jo hitaampaa ja kallista.
Suunnittelussa on paljon arvailua
Letkujen fyysisiä vaatimuksia on suunnitteluvaiheessa hankala todentaa. Voiko letkun reitittää täältä ilman että se tekee liian tiukan mutkan?

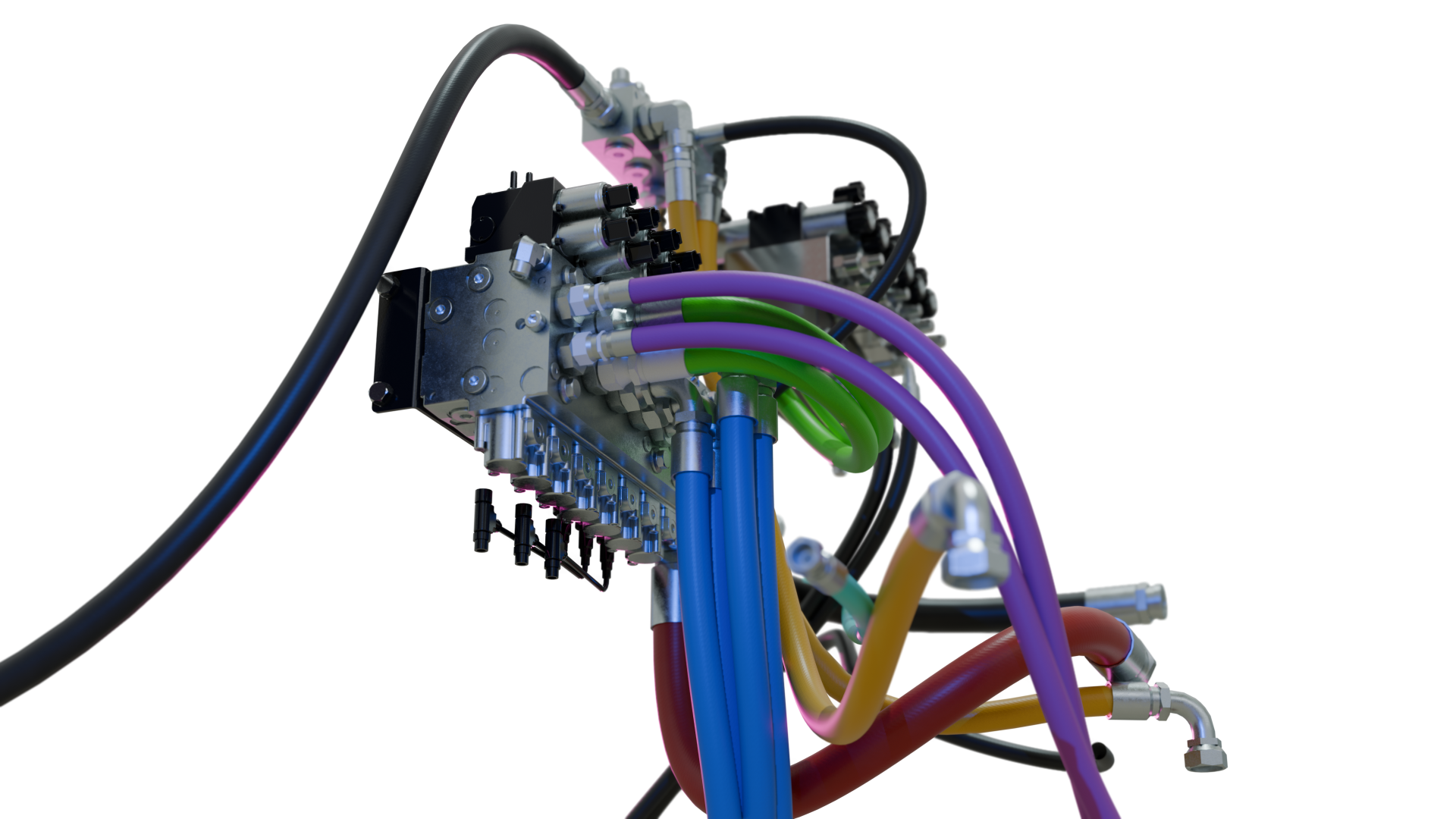

Esimerkissä kopioidaan kaksi hydrauliikkaletkua toiselle sylinterille ja optimoidaan pituudet samaksi.
Vihreän letkun pituudeksi on määritetty 1200mm.
Sininen on lyhyempi kuin määritetty letku.
Oranssi on pidempi kuin määritetty letku.
Letkusuunnittelu osaksi kokonaissuunnittelua — heti alusta asti
Mallinnamme letkut osaksi koneesi 3D-mallia jo suunnittelun varhaisessa vaiheessa. Näet heti, miten letkut kulkevat, mahtuvatko ne tilaan ja täyttyvätkö niiden fyysiset vaatimukset. Jokaisesta mallista saat suoraan hyödynnettävää dataa suunnitteluun, tuotantoon ja dokumentointiin.
- Nopea iterointi, joten letkutus voidaan ottaa mukaan kokonaissuunnitteluun jo varhain
- Reititys- ja tilaongelmat näkyvät ajoissa — ei vasta prototyypissä
- Letkujen fyysiset ominaisuudet, kuten minimi taivutussäteet, huomioidaan mallinnusvaiheessa
- Mahdollisuus optimoida letkupituuksia ja näin vähentää nimikkeiden määrää jo suunnitteluvaiheessa
- Saat 3D-mallit, joten letkujen viemä tila on helppo huomioida jatkokehityksessä
Letkujen muutokset on huomattavan nopeaa, verrattuna perinteiseen CAD-mallintamiseen. Letkut muuttuvat komponentin siirron mukana, jonka jälkeen uudet pituudet ja reitit ovat nähtävillä.
Esimerkissä komponentti siirretään uuteen paikkaan.
- Selkeät ja realistinen dokumentointi tuotannon ohjeistusta varten
- Havainnollistavat esitykset koulutusmateriaaleihin
- Havainnollistavat kuvat ohjeisiin ja oppaisiin
- Ohjeiden kuvien päivittäminen nopeaa
